高清車載移動監控系統方案





車載移動監控系統利用動態圖像采集技術、自動控制技術、圖像處理技術、計算機通信技術等高科技技術手段，建立以車載主機為核心的移動視頻信息取證平臺，為交通執法人員提供車輛違章行駛抓拍、移動錄像動態取證、交通現場指揮等信息化服務。

一、 設計原則

1、  技術先進

嚴格執行有關國際通用和國家現行的標準、協議和規范要求，采用當前國內最新的動態視頻采集、圖像編解碼、圖像壓縮、圖像處理等高新技術手段，融入計算機網絡、控制等多領域技術，保證系統的技術先進性。

2、  穩定性、可靠性

采用工業級車載工控主機及工業級以上集成電路，保證系統具備可靠的連續工作能力；采用專業車載高速云臺及多倍光學自動變焦攝像機，其抗震性能、防水防塵性能、耐高溫性能完全適應各種路況環境下的道路監控取證；各測控單元包括軟件功能都采用模塊化設計，便于設備的安裝、調試。

3、  操作簡單、易維護

系統采用標準圖形化用戶界面以及詳細的聯機幫助功能，中文界面，簡單直觀，操作方便。各功能模塊可根據實際需要進行靈活配置和管理。

系統結構緊湊，僅僅只有兩大部分，大部分主要設備集中在車內副駕駛前的操作臺上，電源模塊、控制鍵盤及視頻傳輸設備均合理分布并隱藏，設備外觀整潔，同時安裝維護也都比較方便。

4、  可擴展性

由于車載移動監控系統在不同地區的需求差異，不可能要求一套設備具備所有的警務信息處理功能，這樣不但浪費了資源，相對于使用者來說性價比很低。鑒于此，系統在保留基本的監控、取證、錄像等功能的前提下，便于系統將來的功能擴展和升級。

5、  經濟實用性

在設計和安裝過程中，我公司將依托先進的技術手段，依托現有的信息網絡系統和監控指揮中心管理系統,將各車載移動監控系統融合成一個有機的整體, 實現整個系統科學、高效、可靠的管理與運行，確保系統具備很高的性價比，運行成本低；同時充分利用現有資源，避免重復投資，減少浪費。

二、 系統構成

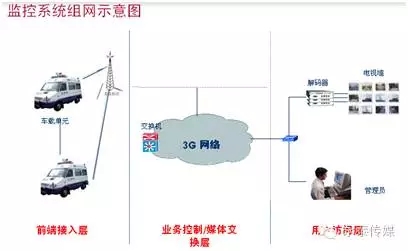

總體架構





三、 車載移動監控系統組成

車載移動監控系統組成主要有一下三部分：

（1）前端系統（包括視頻采集、處理、發送、存儲和控制等設備）；

（2）數據通訊網絡（如無線公網、互聯網和專網）；

（3）監控管理平臺（包括視音頻數據接收、網關服務器、中心服務器及存儲服務器與應用單位的服務端和客戶端軟件等）。

中心管理服務器就是一個運行著“中心管理軟件”的一臺高性能PC機或服務器。中心存儲服務器，錄像存儲對于事后線索查找、核實非常重要。因此存儲服務器多采用中心統一存儲的方式，用戶可根據實際情況來選擇服務器存儲容量。

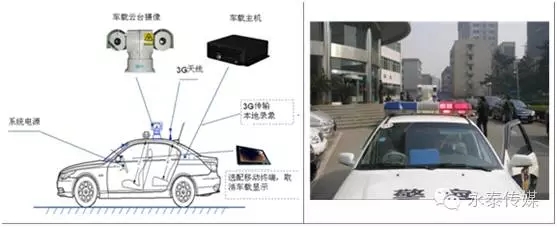

設備示意圖

四、 設計優點

1、  控制靈活，操作自由度高

采用車載移動終端控制，集云臺方向控制、攝像機焦距變換、云臺預置位調用、圖片抓拍操作、視頻錄像操作為一體。

2、  工業級專業設計，穩定性高

采用車載專用云臺攝像機，云臺采用減震處理，360°自由旋轉，監測范圍廣，性能穩定。攝像機分辨率720P，抗震性好，一體化封閉式結構，防水、防塵、耐高溫，適應多路況下使用；車載視頻服務器主機采用工業級CPU主板，集成度高，支持全天候工作需要。

3、  功能多，適用范圍廣

整套系統集成度高，兼容性好，既能滿足高速公路上的移動監測，又能移動統計路面車輛信息。同時其多倍的光學變焦提供了很大的監測范圍，遠、近景切換方便，完全適應市內道路的監控、押運活動的全程錄像等。

4、  可擴展性好

采用雙卡無線終端接口，滿足聯網通信傳輸，系統的模塊化設計使得后期集成新設備變的簡單易行，可選移動終端進行設置。

5、  安裝方便，易維護

系統結構緊湊，外觀美觀，同時大部分主要設備集中車內副駕駛前，內部安裝不破壞車體結構，拆卸方便，可分別維護。

五、 系統功能設計

1、  車輛違章信息高清抓拍

當監控路面存在違章行駛的車輛或其他違法行為時，可通過主控軟件轉換并觸發高清攝像機進行實時圖像抓拍，取得圖片及錄像作為執法證據，圖片可選擇疊加抓拍時間等相關信息。

2、  移動視頻監控、高清錄像

系統運行時、能夠?qū)ΡO(jiān)控路面發生的情況行為錄像，實時性好。車載前端設備配備3G終端，利用無線網絡傳輸現場視頻數據至后臺服務器中，用戶只要通過登陸服務器，即可足不出戶了解車載系統現場情況，方便現場與指揮中心的協同處理突發事件。

3、  4G雙卡視頻回傳

車載系統通過4G CDMA雙卡進行視頻數據的回傳，后端可通過瀏覽客戶端查看實時的現場畫面。

4、  車載移動警務終端現場管控

現場通過WIFI無線可進行云臺相機的實時瀏覽、高清抓拍，觸屏方式便于操作，夜間可點亮激光補光燈，控制補光燈的光照范圍；

5、  軟件自動更新

六、 系統主要指標

1、  圖像抓拍

圖片格式:JPEG

抓拍響應速度（抓拍圖片的實時性）：<200ms

圖片大小：>160k

2、  錄像

視頻幀率:25幀/秒

錄像分辨率：1280×720

錄像大小：每秒鐘<1MB

3、  4G設備

理想狀態數據傳輸帶寬： 150kbps

視頻傳輸幀率（視當?shù)鼐W(wǎng)絡狀況而定）:靜止?fàn)顟B(tài)下:不低于10幀/s；

視頻最大延時時間:<10s

 車載4G視頻主控設備

云臺攝像機

產品特點：

Ø  云臺支持多款主流百萬數字高清一體機機芯及高清SENSOR 實現高清圖像畫面采集

Ø  采用最新H.264視頻壓縮算法和DSP處理芯片和平臺，壓縮比高，圖像質量好，集內置云臺和數字解碼器于一體

Ø  采用全數碼控制，編程靈活，傳動系統設計精巧簡單，可任意迅速定位及連續追蹤掃描，實現了真正意義上的全方位、無盲點監視

Ø  最高支持 1080P@30fps

Ø  支持 4 碼流及高清抓拍

Ø  支持多種高清平臺接入

Ø  云臺采用全天候環境設計，高強度鋁合金精鑄外殼，帶遮陽罩，帶雨刷

Ø  徹底解決黑夜無照明條件，快速捕捉目標，紅外夜視距離大于100米

Ø  工業級車載電源電路設計，供電電壓范圍DC11V-18V

Ø  水平360°無限位旋轉，仰視（ +90°～ -90°）無盲點

Ø  水平預置位速度100°/S,垂直水平預置位速度80°/S

Ø  可設置256個預置位，6條巡視軌跡

Ø  可設定自動巡航、水平掃描、攝像機模式和標題顯示等

Ø  云臺坐標、鏡頭放大倍數顯示功能

Ø  可配置抗震器，實現車載安裝

2、產品簡介：

無線車載NVR產品適用于安裝在機動車輛內部或者外部，對車內或者車外進行監控和錄像的網絡視頻產品。典型應用為車載、艦載等移動監控、指揮、管理系統，如：執法車輛、公交監控、長途客車監控、出租監控、110出警、120巡邏、押款押運特種車輛監控、輪船監控等移動項目中應用。本產品通過4G無線網絡實時傳輸視音頻信號到監控中心、PC客戶端、手機客戶端，并且保存本地錄像。該具備豐富的用戶接口，用戶可以方便的將攝像機、監視器、傳感器、報警器、云臺、聲音對講等設備接入車載NVR，通過其實現各種設備遠程控制管理功能，可選配GPS/北斗功能，可以快速定位目標位置，與終端操作員互動。

車載無線視頻服務器以其優良的圖像傳輸效果、極低的網絡資源占用、精益求精的產品性能規劃，自動化的產品加工與生產，極高的性價比，在各種網絡視頻解決方案中為用戶提供最佳選擇。采用嵌入式實時多任務操作系統及嵌入式CPU處理器，系統調度效率高，代碼固化在FLASH中，使系統運行更加穩定可靠。

特色功能

Ø  支持ESATA快速錄像導出功能。

Ø  可插拔式硬盤，可將硬盤拿回管理中心進行數據備份處理。

Ø  支持SATA硬盤和SD卡自動檢測，雙存儲介質鏡像存儲。

Ø  支持GPS或GPS+北斗雙模方式。

Ø  支持短信喚醒功能。

Ø  支持485透傳功能。

Ø  支持緊急按鈕功能。

Ø  支持無線碼流動態調整功能。

Ø  支持延時開關機功能。

Ø  支持語音對講、語音監聽功能。

Ø  支持3G、4G網絡。

壓縮處理功能

Ø  支持PAL制式視頻信號輸入。

Ø  采用H.264視頻壓縮技術。

Ø  采用G.711/G.726音頻壓縮標準。

Ø  音視頻信號壓縮后生成復合的H.264碼流，保持碼流回放時音視頻同步。

Ø  獨特多碼流設計，無線、有線、存儲靈活選擇碼流。

Ø  支持分辨率、幀率、碼流等編碼參數調節。

Ø  支持視頻參數動態設置。

Ø  支持多區域移動偵測。

Ø  支持OSD疊加。

本地處理功能

Ø  錄像：支持多種錄像模式，包括全部錄像、計劃錄像、傳感器錄像、移動偵測報警錄像等；支持SATA硬盤、SD卡，專用硬盤格式及存儲機制，硬盤上文件自動循環覆蓋，錄像資料可保存數月。

Ø  控制：支持云臺、鏡頭控制；支持預置點、開啟雨刷，預置點巡航設置及調用。

Ø  其他：支持本地遙控器，方便本地進行錄像回放及其它控制；

Ø  安全：支持多級用戶管理機制和用戶名、口令密碼加密功能；支持登陸日志、報警日志、系統日志的記錄和查詢功能。

報警功能

Ø  支持開關信號量報警輸入，開關量報警輸出。

Ø  支持信號丟失、視頻遮擋、斷線等異常事件的報警處理。

Ø  支持移動偵測報警，聯動錄像或/及聯動輸出。

網絡功能

Ø  支持TCP/IP協議。

Ø  支持WCDMA、EVDO、LTE無線傳輸。

Ø  支持網絡實時預覽，實時瀏覽任何一路或多路的音視頻信號。

Ø  支持通過網絡設置參數。

Ø  支持通過網絡查看設備狀態。

Ø  支持網絡報警聯動（報警信號上傳）。

Ø  支持網絡遠程控制云臺、鏡頭。

Ø  支持通過網絡實時記錄壓縮碼流。

Ø  可通過網絡下載車載硬盤錄像機上的錄像文件，也可通過網絡遠程回放車載硬盤錄像機上的錄像文件。

Ø  支持網絡遠程升級、維護。

Ø  支持單向語音監聽/雙向語音對講。

Ø  支持WEB SERVER功能，可在局域網內通過瀏覽器訪問、管理設備、錄像導出。

Ø  支持通過網絡查詢車載硬盤錄像機的日志信息。

開發支持

Ø  可提供SDK 開發包，實現監控平臺的二次開發。

Ø  可提供演示應用軟件源碼，加快應用系統開發速度。



碩欣------品質創造未來
