江蘇盱眙農商行采用ONV光網視PoE交換機建安防傳輸系統

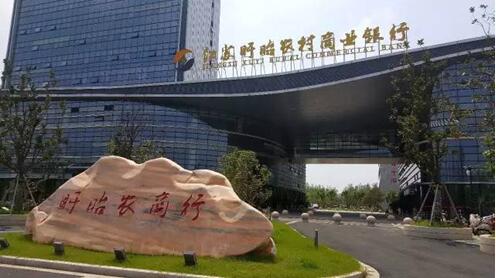

江蘇盱眙農村商業銀行簡介：

江蘇盱眙農村商業銀行股份有限公司（簡稱：盱眙農村商業銀行）成立于2012年4月26日，是由境內906名股東注資16000萬元共同發起設立的獨立法人金融機構，是在有著逾50年歷史的盱眙縣農村信用社基礎上整體改制而成的永久存續的股份制商業銀行。2014年6月，注冊資本17600萬元，營業網點32個，在職員工400多人。

高清視頻傳輸系統規模：

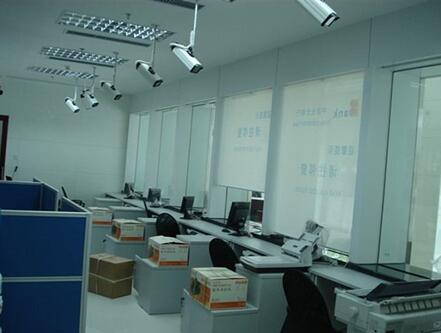

江蘇盱眙農商行監控系統在32個營業網點內安裝監控系統，每個網點攝像機數量不超過24路，監控區域涵蓋營業廳、ATM自助銀行、銀行柜員監控、金庫等。所有監控信號要求能夠通過網絡傳輸并匯總到總部監控中心，實現遠程集中聯網監控；并且總部能夠任意調看各網點圖像、能進行網絡存儲、遠程檢索回放等基本功能。

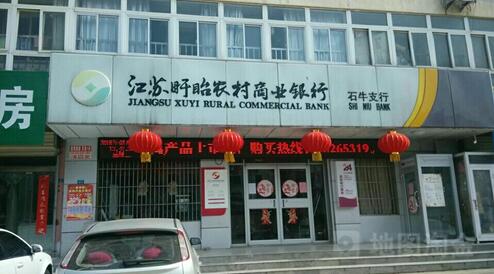

江蘇盱眙農商行安防監控網點分布：

1	營業部	盱眙縣金鵬大道路2號
2	觀音寺支行	盱眙縣觀音寺鎮街道
3	馬壩支行	盱眙縣馬壩鎮街道
4	馬壩楚東分理處	盱眙縣馬壩鎮西路288號
5	東陽支行	盱眙縣馬壩鎮東陽街道
6	黃花塘支行	盱眙縣黃花塘鎮新街街道
7	維橋支行	盱眙縣維橋鄉街道
8	官灘支行	盱眙縣官灘鎮街道
9	三河支行	盱眙縣三河農場場區
10	都梁支行	盱眙縣盱城鎮都梁大道山水名都1號樓
11	穆店支行	盱眙縣穆店鄉街道
12	舊鋪支行	盱眙縣舊鋪鎮街道
13	古桑支行	盱眙縣古桑鄉街道
14	桂五支行	盱眙縣桂五鎮街道
15	王店支行	盱眙縣王店鄉街道
16	古城支行	盱眙縣王店鄉古城街道
17	河橋支行	盱眙縣河橋鎮街道
18	仇集支行	盱眙縣仇集鎮街道
19	鮑集支行	盱眙縣鮑集鎮街道
20	管鎮支行	盱眙縣管鎮鎮街道
21	鐵佛支行	盱眙縣鐵佛鎮街道
22	明祖陵支行	盱眙縣明祖陵鎮街道
23	興隆支行	盱眙縣興隆鄉街道
24	淮河支行	盱眙縣淮河鎮街道
25	盱城支行	盱眙縣盱城鎮五墩西路14號
26	城北支行	盱眙縣盱城鎮淮河北路13號
27	城中支行	盱眙縣盱城鎮金源北路新世紀廣場C區8號
28	城南支行	盱眙縣盱城鎮斬龍澗路7號
29	石牛支行	盱眙縣盱城鎮金源南路古桑新寓
30	開發區支行	盱眙縣盱城鎮洪武大道6-101號
31	果園支行	盱眙縣盱城鎮山水大道92號
32	金源路支行	盱眙縣盱城鎮金源北路18號











傳輸系統需求：

（1）采用星形拓撲結構，通過超五類網線匯聚在網點的監控機房內。

（2）為保證視頻監控系統各項業務的安全、可靠應用，網絡傳輸系統設計必須具有高可靠性，決不能出現單點故障或者因為末端的故障導致整個傳輸系統崩潰。

（3）建成后應能以較低的成本、較少的人員投入維持系統正常運轉，保證系統的高效能與高效益，盡可能保留并利用其現有的網絡及安全系統設備。

（4）在擴容過程中對已經接入網中的用戶不應產生影響，且當匯聚層或核心層交換機進行軟件升級時不應影響使用者的工作。

（5）采用以太網供電，簡化布線，降低網點強電覆蓋密度。

光網視解決方案：江蘇盱眙農商行傳輸方案

在江蘇盱眙農商行網絡結構不改變的狀況下，根據銀行數據業務和數字監控業務的各自需要，方案盡量保持原有數據業務網不變，仍為獨立閉環，確保其數據業務的安全、可靠;在此基礎上，利用光纖資源，通過前端營業網點的光纖，將所有營業網點以及離行ATM的監控信號通過光纖傳輸至支行。簡化攝像頭監控取電問題，采用PoE供電，增加攝像頭覆蓋密度，提升傳輸系統數據處理能力，降低視頻傳輸延時問題。

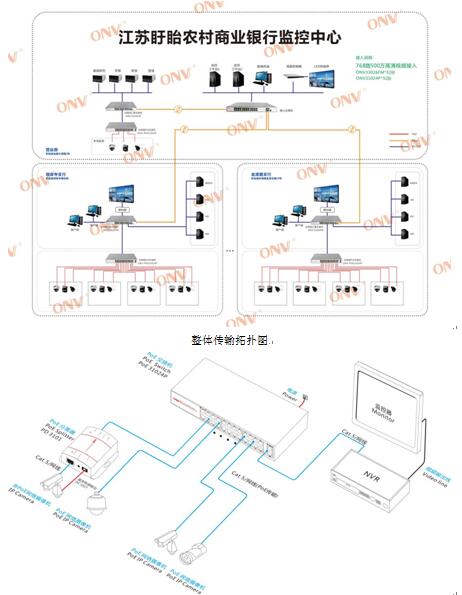

網點監控拓撲圖









江蘇盱眙農商行傳輸方案說明：

1、系統組網：依托于電信的傳輸資源，可有效解決集中子網匯聚的難題

2、子網拓撲：采用星型拓撲結構組網，安防監控網采用24口百兆PoE交換機單機組網，其他數據匯聚與設備采用24口全千兆網管交換機綜合管理；

3、帶寬配置：監控接入層采用百兆鏈路與攝像頭相連，其他端口采用千兆鏈路組網，匯聚采用千兆光纖組網；

4、鏈路介質：網點內采用非屏蔽超五類網線通信，網點匯聚采用電信專用光纖組建封閉式局域網，帶寬保障，無干擾，易擴容；

4、設備配置：接入層采用光網視24口百兆智能PoE交換機（ONV-POE31024P下聯口24口百兆PoE供電口，上聯2口千兆以太網口），機房匯聚交換機采用光網視弱三層全兆交換機（ONV33026FM，26口全千兆網管網絡交換機，具有22個千兆網口 + 2 個Combo口 + 2個 SFP光口）。



系統產品介紹

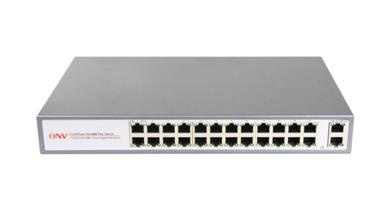

光網視24口百兆智能PoE交換機：ONV-POE31024P

◆支持通過超5類以太網線的網絡監控攝像頭供電

◆24個10/100 Mbps +2個10/100/1000 Mbps 自適應RJ45端口

◆符合IEEE 802.3；IEEE 802.3u；IEEE 802.3ab；IEEE 802.3x Flow Control；IEEE 802.3af 標準

◆背板帶寬8.8Gbps，無阻塞設計

◆地址數據庫：4K；交換機包轉發速率6.55Mpps；

◆支持端口自動翻轉（Auto MDI/MDIX）

◆最大PoE 功率：250W

◆采用存儲轉發的交換機制

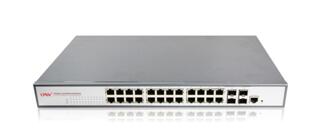

光網視26口全千兆網管以太網交換機：ONV33026FM

◆24個千兆電口，4個千兆光纖端口（含2個光電復用口）支持高帶寬（2.5G）及長距離傳輸（120Km）,

◆支持O-ring環網功能，自愈時間小于50毫秒；

◆穩定可靠的快速環網保護協議(RSTP), 真正實現環路冗余保護；

◆支持通過WEB，CLI，TELNET，SNMP的高級管理；

◆支持Port-based VLAN, IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃；

◆支持SNMP V1/V2c/V3針對不同等級的網絡管理；

◆支持QinQ，大幅擴展vlan的數量，可達4094*4094個vlan；

◆采用RMON有效提升網絡監測和預測能力確保網絡穩定性， 支持帶寬管理，便于在線調試， 支持端口鏡像功能；

◆支持IP、MAC、VLAN、端口等用戶標識元素的動態或靜態綁定；

◆支持TACACS+，IEEE 802.1x，SNMP v3，HTTPS和SSH，加強網絡安全性防止非法入侵；

◆支持端口隔離，防止同一廣播域中2臺鄰居設備內網之間通訊，減少網絡風險；

◆支持巨型幀，64~1536幀長范圍內均可達到線速轉發速率；

◆支持完善的風暴控制功能，可對廣播、組播、單播風暴進行抑制；

◆支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施日趨盛行的“ARP欺騙攻擊”；

◆支持ONV交換機智能管理平臺ONV-NMS；

◆采用安防通信技術設計，具備高清監控視頻優先傳輸機制；

◆背板帶寬256G，無阻塞設計；

◆大緩存設計，包轉發內存4M；

◆地址數據庫：8K；交換機包轉發速率38.69Mpps；

◆能適應惡劣戶外環境的5KV以太網口浪涌保護,6KV電源端口浪涌保護，過流熔斷保護；

◆滿載400W工業級內置開關電源配置，并具有25%冗余應對功率峰值，可滿配IEEE802.3af的PD設備，可半配IEEE802.3at的PD設備；

◆低功耗設計，采用綠色以太網節能技術、光電互控技術、晶片溫度檢測技術等，提高產品穩定性;

◆遵循EEE節能標準，能夠根據端口的實際流量自動調整能源消耗，可以迅速在全速運行和低功率閑置模式之間轉換，為用戶節省30%的功耗；

◆可在-20 ~ 55 ˚C溫度下工作;

◆MTBF超過10萬小時，高可靠性;

◆電源保護支持過壓保護、過流保護、浪涌保護；

◆通過CE、FCC、ROHS產品認證。



系統優勢



1、 產品高穩定性

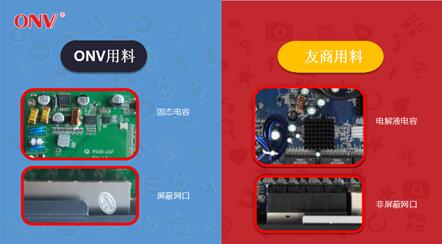

采用固態電容，無鉛貼片工藝，具備8KV浪涌保護，寬高低溫適應能力。PCB采用沉金工藝制作，降低不良率，提供信號可靠性，提供抗氧化能力，延長線路壽命；國內最先進無鉛貼片、焊接、組裝工藝，安全環保，耐高溫能力強，提升設備抗震系數；電容選用高端鉭電容，具備長壽命、耐高溫、高準確度、不易燃、優良頻率特性等；高效能滿載開關電源，寬壓輸入（AC 100~240V, 50/60Hz），過流保護（內置熔斷保險絲），6KV浪涌防護設計，高達25%的功率余量設計；采用鍍鋅鋼材金屬機殼，IP30防護等級，更強防腐、防銹、抗干擾等性能；交換機網口均采用3μm鍍金工藝，耐磨、抗氧化、易導電，減少網絡卡頓，提高用戶體驗；滿足7×24小時不間斷工作需求。







2、 高配置頂級智能PoE供電系統

PoE采用美國進口頂配Microsemi芯片方案，智能化供電管理,安全可靠,恒壓恒流供電，PoE全協議智能供電：檢測、分級、監測、保護，雙模供電。

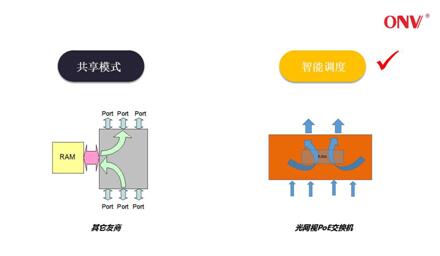

3、安防專用“大緩存”智能調度流暢設計

杜絕視頻卡頓，配置大緩存，存儲轉發機制保障數據安全可達線速轉發效率，為高清視頻傳輸保駕護航。

4.軍工級專業通信芯片，高能力數據處理優勢

   通信采用美國進口高端通信VITESSE芯片方案，高穩定性，大吞吐量，低延遲，優異的流控策略。



5.應用更便捷，管理更簡單

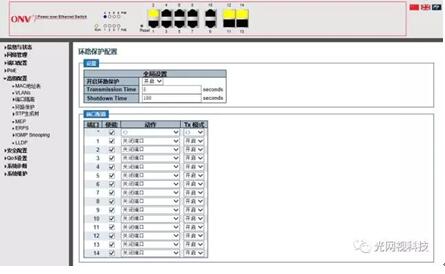

   豐富的視頻監控特色管理方式，支持RMON、系統日志、端口流量統計，支持LLDP，方便網絡管理查詢及判斷鏈路的狀況；支持線纜檢測、Ping檢測、CPU監控、端口溫度監控，輕松分析出現故障的網絡節點。系統安裝調試簡單方便，解放您的網絡工程師。



6、智能化網絡L2+層管理，智能化軟件控制

采用光網視L2+層網管交換機，環網保護、QoS、多播、LACP、MSTP和靜態路由、LLDP、ERPS等2層Web管理功能，滿足高安全、高智能的管理需求。





系統客戶收益：

光網視PoE交換機為江蘇盱眙農商行提供了在可靠性、降低成本和易于部署方面的改進。

采用PoE交換機江蘇盱眙農商行將受益于以下幾個方面：

    a) 簡單的部署：如今網絡設備在硬件上只需要配備一個RJ-45網絡端口，能夠與現有以太網電纜共存，無需為不同區域的設備提供不同的供電方式， PoE設備適合現有網絡中常見的雙絞線（五類、超五類、六類……）；

    b) 設備選型多樣性：客戶還能夠隨意、自動、安全地在網絡上混用原有設備和PoE設備。

    c) 移動性和靈活性：無論交流電源插座有多遠，無線接入點和IP攝像頭都可以部署在需要的地方；

    d) 增強的管理：集中的電源和數據管理允許對無線接入點、IP攝像頭或其他受電設備的遠程監控和管理，當設備與網絡相連后，將能夠遠程控制、重配或重設。

    e) 提高安全性：因為網絡只為需要供電的設備供電。由于只有連接了需要供電的設備，以太網電纜才會有電壓存在，因而消除了線路上漏電的風險。

    f) 網絡持續可靠性：當PoE交換機連接到不間斷電源（UPS）時，即使在停電的情況下也可以保證供電；

    g) 節省成本支出：避免了安裝電源基礎設施和維護電力系統所耗費的時間；
